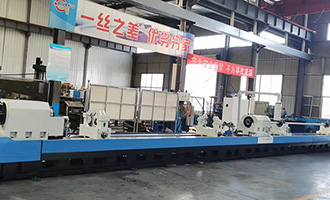

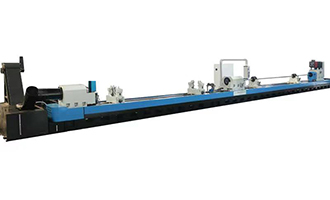

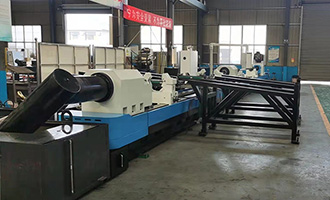

Utilisant la technologie des produits similaires à l'étranger, la Machine de galetage de trous profonds est un nouvau produit à haute efficacité indépendamment développé par notre société. La Machine de galetage de trous profonds est dotée d'une grande puissance et une bonne rigidité. Avec un art d'usinage avancé et une haute efficacité d'usinage, la machine est un équipement idéal pour l'usinage des pièces trou profond de forme cylindriques, tel que le cylindre hydraulique mécanique de tout type, les trous ordinaires et les trous à radin sur les pièces de forme cylindriques.

Adoptant la technologie composée de biseautage et brunissage, la Machine de galetage de trous profonds est applicable essentiellement pour l'alésage et le brunissage. Le dégagement des copeaux est du type frontal, l'alésage est du type pousse. L'alimentation d'huile se réalise par l'alientateur d'huile au centre du tige d'alésoir, le dégagement des copeaux se réalise à travers de la tête de machine. Le brunissage est du type à traction arrière muniant de la tête de brunissage et d'alésage SRB à haute vitesse. Cette machine peut réaliser l'usinage des cylindres à huile avec haute efficacité en changeant l'art traditionnel d'usinage des cylindres à huile qui consiste de l'alésage brut, l'alésage soigné, l'honage. L'efficacité de travail est 5-10 fois que l'art traditionnel.

Le corps de la machine est façonné en fonte de qualité avec une bonne rigidité et une stabilité extraordinaire. L'arbre principal de boîte du tige d'alésoir est entraîné par le servo-moteur électrique CA avec une large étendue de régulation de vitesse et la torque d'output. Le système d'avancement est doté de l'entraînement par servo-moteur CA et la transmission par les crémaillères doubles de précision qui assurent un avancement stable et une longue durée de vie d'utilisation. Le système électrique est sous commande CNC peut réaliser les interactions homme-machine, l'affichage par les images. La manipulation de la machine est facile avec une haute sécurité et une bonne fiabilité. La machine peut réaliser la production de grande quantité en série et de petite quantité en série.

Machine de galetage de trous profonds est muni des dispositifs automatiques du dégagement des copeaux, le séparateur magnétique à tambour. Les copeaux de fer sera collecté dans la boîte des copeaux. Le liquide de refroidissement sera filtrée à précision et peut être reutilisée en recyclage.

La durée de traitement d'un tube est de 8 minutes

Précision du diamètre du trou: trou foré IT8-IT9; Trou d'alésage: IT7

Rondeur: 036mm/Ф200mm (après l'alésage soigné)

Cylindrité: 0.05/500mm (après l'alésage soigné)

Rugosité: Alésage brut Ra6.3um
Alésage soigné 1.6um
Brunissage: Ra0.4um

L'usinage des tubes étirés à froid de Φ125, la coupe latérale de l'ébauche du tube < 0.1, la longueur d'ébauche est 3000mm en acier 45# avec une dureté non trempe et revenu < HB 150.

Type d'usinage: les pièces à usiner ne tournenent pas, la porte-alésoir tourne, le biseautage des pièces est de type pousse avant, le brunissage est du type traction arrière.

Serrage de position des pièces: la surface inclinée de deux côtés sera chafreinée par la machine, les pièces seront calées par les plaques supérieures coniques et serrées par les calibres.

Composants accessoires des outils:

Tête combinée de biseautage et de brunissage type coréen·········Φ125

Porte-alésoir·········Φ100

Bague de guidage·········Φ125+0.15

Bague d'orientation·········Φ125+0.2

Bague en nylon support de la porte-alésoir·········Φ100

Bague en nylon d'alimentateur d'huile·········Φ100

Bague de serrage de porte-alésoir·········Φ100

Plaque supérieure conique sera conçue suivant le diamètre extérieur des pièces

Art de référence:

Vitesse de rotation des pièces à usiner·········550 r/min

Quantité d'avancement de biseautage·········900 mm/min

Quantité d'avancement de brunissage·········1000 mm/min

La durée de traitement d'un tube est de 8 minutes
