Máquina de broca canhão de buraco profundo ZSK2104×2500mm
Accueil » Nos produits » Machine de forage 3/4 » Máquina de broca canhão de buraco profundo ZSK2104×2500mm

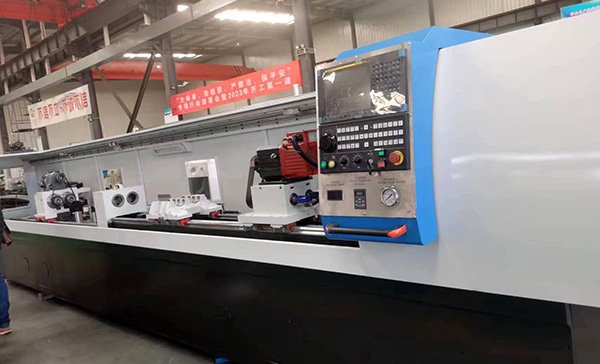

Máquina de broca canhão de buraco profundo ZSK2104×2500mm

Máquina de broca canhão de buraco profundo

A máquina de broca canhão de buraco profundo ZSK2104×2000mm pode ser usada em processamento de buraco profundo de muitos materiais, o diâmetro de perfuração e a profundidade estão de acordo com os requisitos do cliente.

Diamètre du trou: 3mm -30mm

Profondeur du trou profond 2500mm

Système CNC: GSK of China

Protection complète, machine de refroidissement d'huile, machine d'évacuation automatique des copeaux, système de lubrification automatique.

Paramètres principaux de la machine

Spécifications

Paramètres

Remarques

Etendue de travail

Diamètre du trou foré

Φ3~Φ30mm

Profondeur maximale

2500mm

Axe Z

Vitesse de déplacement rapide

3000mm/min

Vitesse d’alimentation

5~500mm/min

Variation continue

Torque du moteur de alimentation

7Nm

Plage de vitesse de rotation de la boîte de la barre de forage

400~5000r/min

Variation continue

Puissance de l'arbre principal électrique de boîte de tige de forage

5.5kW

Moteur à fréquence variable

Pouvoir général de la machine

24kW

Rapport d'étirage de trou de forage

100

Taille de la table de travail

400×2000

Arbre hauteur de centre au lit

300mm

Système CNC

GSK Système CNC

Système de refroidissement

Etendue de pression du système de refroidissement

0~8MPa

ajustable

Etendue du débit du système de refrodissement

63L/min

ajustable

Précision de filtration

40μm

Procédure de traitement de la pièce à usiner

1. Fixer la pièce à usiner sur des outils de serrage.

2. Démarrage de bague de guidage du support de guidage qui est sous commande du système.

3. Démarrage des pompes à haute pression du système de refroidissement.

4. Démarrage de boîte de tige de forage qui entraîne la rotation du foret.

5. L'entraînement de l'alimentation du foret se réalise à travers du système d'alimentation de l'axe Z.

6. Après le forage sur les positions prévues, le foret sera retiré, le refroidissement sera arrêté et la bague de guidage étanche sera désserrée.

Procédés 2-6, commande CNC

Structure principale de la machine

Corps de machine

Boîte de tige de forage

Système d'alimentation(Axe Z)

Système de refroidissement

Dispositif de contrôle de température de carburant

Auto chips removal device

Système de lubrification centrale

Système du contrôle du freinage à air

Système support de guidage

Système du support de tige de forage

Gsk Système CNC

Pièces de l'usure

Papier de filtration de boîte de carburant

Vanne de trop plein
