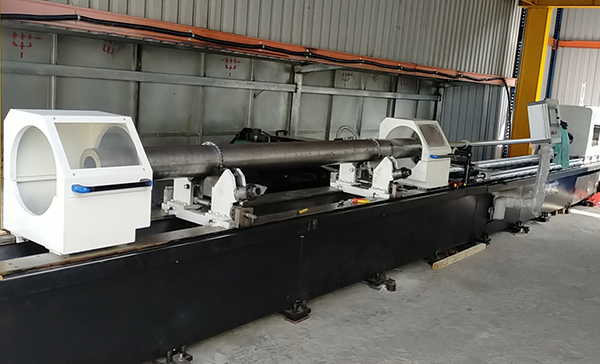

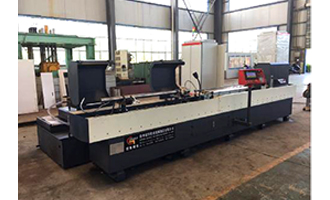

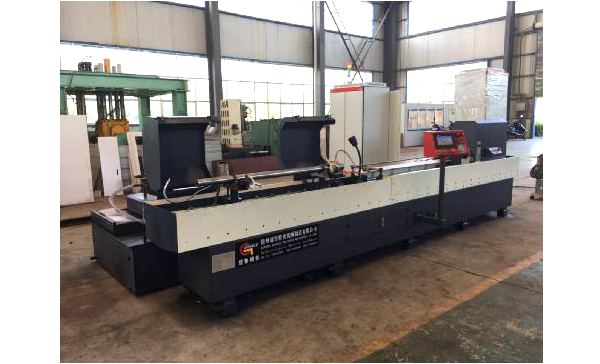

Machine de rodage de trous profonds 2M2125L est un équipement d'usinage soigné des trous profonds sur les pièces de cylindre à huile hyraulique et de cylindre à air qui ont les formes cylindriques. La précision du diamètre sur les pièces usinées sera ≥ IT7, la rugosité de surface est de Ra0.2—0.4um.

Machine de rodage de trous profonds 2M2125L peut réaliser l'honage partiel afin de rectifier la cônicité et l'ovalité des pièces à usiner. Au cours de l'honage, la bande de sable et les pièces de la présente machine maintiennent la pression nominale pour que la bande de sable réalise le meulage en assurant la haute efficacité d'usinage des trous profonds. Pour les pièces à trous profonds en forme cylindrique, après l'alésage brut, il faut réaliser l'honage brut et soigné qui peuvent augmenter l'efficacité de production. Les matériaux à traiter par l'honage sont la fonte, le cylindre d'huile soudé, les pièces durcies après trempage.

Diamètre maximale du trou d'honage: 200mm

Profondeur maximale du trou d'honage: 2000mm

Hauteur du centre de l'arbre principal: 300mm

Etendue de variation de vitesse de l'arbre principal: 50—350r/min (variation continue)

Puissance du moteur de boîte de tige de l'honage: 7.5kw

Etendue de vitesse d'alimentation(variation continue): 1-10m/min

Etendue de pression du système d'expansion de l'hone : 0.5-6Mpa

Puissance du moteur électrique d'expansion de pression d'huile de l'hone: 0.75kW

Puissance du moteur électrique du système du refroidissement: 90W

Débit de refroidissement: 100L/min

La Machine de rodage de trous profonds 2M2125L est constituée par le corps de machine, la boîte de tige de l'honage, la plaque du support, le système d'alimentation de la plaque du support, le support, le système de refroidissement, le système électrique, le système hydraulique, etc.

Equipé des boutons poussoirs, le tableau des boutons de commande se trouve à la partie frontale de machine de forage avec une manipulation facile et une pression ajustable. La valeur de pression s'affiche sur le tableau de commande avec une haute fiabilité et sécurité.

Le liquide sera traité par trois catégories de filtrations qui assurent la pureté de filtration pour le liquide de refroidissement.
