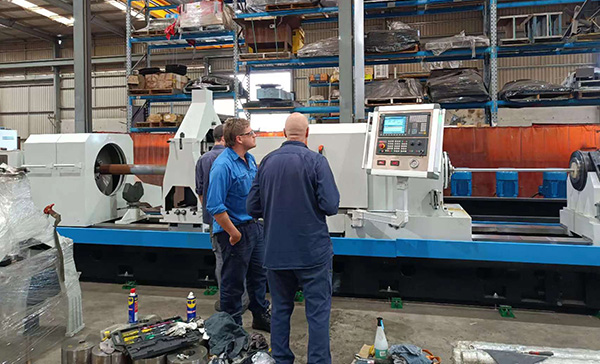

Machine de forage et d'alésage trou profond CNC TK2120 est un produit ordinaire développé et expérimenté de notre entreprise. Cette machine est applicable spécialement pour l'usinage des trous profonds cylindriques. La machine est dotée d'une bonne rigidité, d'une haute précision et une large étendue de vitesse de rotation. La transmission du système d'alimentation se réalise à travers du servo-moteur fabriqué au Japon qui est applicable pour l'usinage des trous profonds de tout type.
Précision de la machine d'alésage et de forage trou profond:
Usinage de trou: précision du diamètre du trou IT9-IT11, trou rugosité: Ra6.3~Ra12.5um.
Trou d'alésage brut: précision du diamètre du trou IT8-IT9, trou rugosité: Ra3.2~Ra6.3um.
Trou d'alésage soigné: précision du diamètre du trou IT7-IT9, trou rugosité: Ra1.6~Ra3.2um.
Trou de moletage: précision du diamètre du trou IT6-IT7, trou rugosité: Ra0.4~Ra0.8um.
Linéarité du trou: Inférieur à 0.5mm pour chaque mètre.
Tendue du diamètre du trou foré: 30mm~120mm
Le diamètre du trou d'alésage: 40mm-1200mm (type différent)
La profondeur maximale du forage est: 18m
Désignation |
TK2120 |
Etendue de diamètre du forage |
30mm to 120mm |
Diamètre maxi. du trou à aléser |
200mm |
Etendue du diamètre d'alésage |
40-200mm |
Max. Depth for drilling and boring |
7meters. |
Etendue du diamètre du serrage des pièces à usiner |
40mm -200mm |
Hauteur du centre de l'arbre principal |
250mm |
Etendue de variation de vitesse de l'arbre principal |
61-1000r/min (11 catégories) |
Etendue de vitesse d'alimentation (variation continue) |
5-1000mm/min |
Vitesse de déplacement rapide de plaque du support |
2m/min |
Puissance du moteur électrique principal |
30kW |
Puissance du moteur électrique de pompe hydraulique |
1.5kW |
Puissance du moteur électrique rapide de plaque support |
3kW |
Puissance du moteur électriques d'alimentation |
3.7kW |
Puissance du moteur électrique de pompe de refroidissement |
4kw |
Pression nominale du pompe de refroidissement |
2.5MPa |
Débit du système de refroidissement |
200 L/min |
Pression nominale du fonctionnement du système hydraulique |
6.3MPa |
Système de commande |
Fanuc 0i mate |
