Machine de forage à quatre axes type gundrill ZSK2103x4x500mm

Accueil » Nos produits » Machine de forage 3/4 » Machine de forage à quatre axes type gundrill ZSK2103x4x500mm

Enviar mensaje

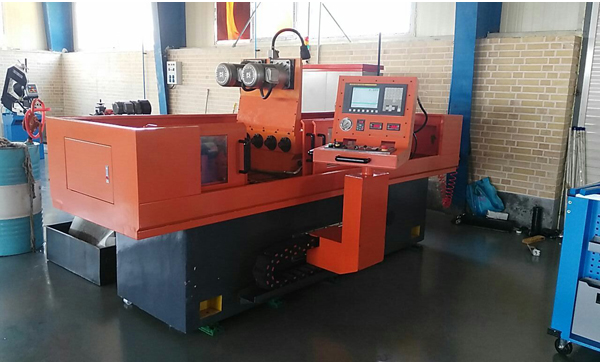

Machine de forage à quatre axes type gundrill ZSK2103x4x500mm

Machine de forage à quatre axes type gundrill ZSK2103x4x500mm adopte l'usinage du type gun drill avec foret tournant et avancement à variation continue. Une structure de 4 axes qui peuvent forer 4 pièces.

Système CNC: GSK (China) or semi auto.

Diamètre du trou: Φ3mm~Φ10mm

Profondeur du trou profond: ≤ 500mm

Paramètres principaux de la machine

Spécifications			Paramètres		Remarques
Etendue de fonctionnement	Diamètre du trou foré		Φ3~Φ10mm
	Profondeur maximale		500mm
	Nombre des arbres principaux		4pcs
	Espacement des arbres principaux		140mm		Suivant la demande du client
	Diamètre extérieur des pièces à usiner		≤ 100mm		Déterminé par l'espacement entre les arbres principaux
Caractéristiques de machine	Boîte de forage	Vitesse	300~5000r/min		A variation continue
		Puissance de moteur	4kW×2		Moteur à fréquence variable
	Axe Z	Vitesse d’alimentation	0~500mm/min		A variation continue
		Vitesse d’alimentation rapide	3000mm/min
	Plate-forme T		400mm×600mm
	Hauteur du centre des outils de coupe au plate-forme		240mm
	Puissance totale		20kW
	Rapport longueur-diamètre		100
CNC	GSK(China)
Système de refroidissement	Etendue de pression de refroidissement			1~10MPa		ajustable
	Débit du système de refroidissement			120L/min		ajustable
	Précision de filtration			40μm

Procédure de traitement de la pièce à usiner

1. Fixer la pièce à usiner sur des outils de serrage

2. Démarrage de bague de guidage du support de guidage qui est sous commande du système

3. Démarrage des pompes à haute pression du système de refroidissement

4. Démarrage de boîte de tige de forage qui entraîne la rotation du foret

5. L'entraînement de l'alimentation du foret se réalise à travers du système d'alimentation de l'axe Z

6. Après le forage sur les positions prévues, le foret sera retiré, le refroidissement sera arrêté et la bague de guidage étanche sera désserrée

Procédés 2-6, commande CNC

Structure principale de la machine

Corps de machine

Boîte de tige de forage

Système d'alimentation(Axe Z)

Système de refroidissement

Dispositif de contrôle de température de carburant

Auto chips removal device

Système de lubrification centrale

Système du contrôle du freinage à air

Système support de guidage

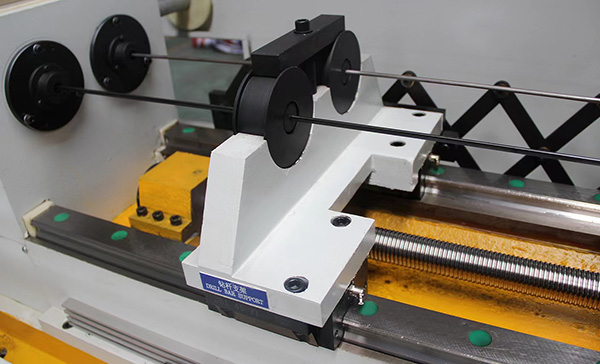

Système du support de tige de forage

Gsk Système CNC

Pièces de l'usure

Papier de filtration de boîte de carburant

Vanne de trop plein
